¿Qué determinan los cables adaptadores para GPU?

El estándar por defecto en la fabricación de plataformas rig para minería multi-GPU, son los cables adaptadores para GPU en vertical que actúan como extensores PCI Express USB 3.0 16x-1x utilizados para conectar las tarjetas gráficas a la placa base aprovechando un mejor espacio para evitar el sobrecalentamiento entre ellas.

Debido a la gran popularidad y demanda, ya existen numerosas variaciones disponibles y como la mayoría quiere ahorrar en los costos de los componentes de hardware para maximizar las ganancias, el usuario puede terminar con risers de menor calidad como resultado final si no lo analiza adecuadamente bien.

Los cables adaptadores riser para GPU no varían demasiado en términos de calidad ni de precio, ya que generalmente se encuentran conectados y la diferencia de costo generalmente no es tan alta, por lo que ahorrar algo de dinero por cada riser no es lo más inteligente que puedas llevar a cabo según tus propósitos. Este cable también es comúnmente denominado adaptador para tarjeta gráfica vertical debido a la posición en que trabajan estas en un espacio reducido.

cable adaptador


Cómo funciona un riser adaptador para GPU

Es momento de compartir información para saber qué es un riser y orientar al usuario no experimentado sobre consejos en la elección y los problemas más comunes que existen con estos cables adaptadores riser GPU PCI Express a USB 3.0. Estas placas alejan de forma vertical las tarjetas gráficas una de otras de la placa base para conseguir suficiente espacio entre ellas y así garantizar una buena refrigeración.

Consisten en un par de componentes: placa principal con ranura para tarjetas gráficas, placa PCI Express más pequeña para conectar a la placa base, cable USB 3.0 y un adaptador riser de alimentación opcional (Molex a SATA Power, SATA Power a Molex, PCI-E Power a SATA Power o alguna otra variación)

Comenzando con el color del PCB de la plataforma, parece que las placas negras y azules son generalmente de mayor calidad de construcción que las verdes, así que elige cualquiera de estos dos colores si tienes la opción de evitar las placas verdes.

Comenzando con la placa principal donde la mayoría de las cosas pueden salir mal, aunque pocas veces ocurra, te puedes meter en muchos problemas. El problema número uno que se ha experimentado con los extensores problemáticos y que no funcionan se debe a la mala soldadura de los elementos.

Así que revisar las juntas de la soldadura siempre es una buena idea, incluso antes de instalar los extensores y no después de eso cuando podría haber algún problema. Verifica las conexiones de soldadura de los conectores y los pocos elementos en la placa, si todo está en su lugar y hace buen contacto con la PCB, adelante.

Comprueba especialmente la soldadura del regulador de voltaje como si no estuviera debidamente soldado, todo parece funcionar bien, pero es posible que la imagen no se emita en la pantalla y que la GPU no funcione correctamente.

También se han visto lotes de mala calidad de estos extensores PCI Express 16x con los reguladores de voltaje LDO incorrectos soldados en la PCB, por lo que es posible que también quieras comprobar las marcas de estos y verificar que tengan una salida de 3.3v. Estos convierten la entrada de potencia de 5v a la salida de 3.3v requerida por la GPU ya que no proporciona directamente ese voltaje y la GPU lo necesita para funcionar correctamente.

También verifica si hay fugas de soldadura que puedan estar causando un cortocircuito en la placa, especialmente alrededor de los conectores de alimentación. Han habido algunos casos de soldadura defectuosa en la que los pines de conexión a tierra del conector de alimentación Molex estaban en cortocircuito con los pines de 12v en el espacio vacío para PCI-E Power disponible en la placa por el extensor GPU ya que estos están bastante cerca uno del otro.

Los cortocircuitos de potencia como estos suelen activar la protección incorporada de la fuente de alimentación y por consiguiente no quieren encenderse en absoluto o se apagan inmediatamente cuando intentas encender el sistema.

La placa más pequeña que se conecta a una ranura PCI-E en la placa base difícilmente tengas problemas y si lo hace, es el resultado de una mala soldadura del conector USB. Hasta ahora solo se ha visto un trabajo de soldadura realmente descuidado en algunas placas con PCB de color verde donde literalmente ahorraban soldadura y algunos de los pines tenían una mala conexión.

Esto se puede solucionar fácilmente al volver a unir los pines del conector que se están utilizando (no todos se usan en realidad). Aparte de eso, no hay mucho más que pueda salir mal aquí. Puedes usar un multímetro para verificar los puntos de conexión en ambas placas a través del cable USB para asegurarte de que tiene problemas.

Se han visto muchos cables USB 3.0 distintos que han sido utilizados con los risers PCI-E a USB 3.0, pero nunca han tenido problemas con ninguno de los cables, por lo que es probable que algo no funcione con el cable de datos. Estos cables se usan solo para la transferencia de datos, no pasa energía de la placa base a la tarjeta gráfica y es por eso que hay un conector de alimentación en la placa del extensor PCI Express 16x.

Aunque el nombre menciona USB 3.0 y realmente se utilizan cables USB 3.0, no hay conectividad USB ni soporte en ninguna parte con estos dispositivos. Solo utilizan cables USB 3.0 como cables blindados de buena calidad para extender un par de líneas de datos desde la placa base a la tarjeta gráfica. No puedes conectar una tarjeta gráfica a un puerto USB 3.0 normal con estos extensores, no funcionará, así que no intentes hacerlo. Aunque se puede conectar PCI Express 1x en 16x, ya que el espacio lo permite.

Hay un par de distintos conectores de alimentación disponibles en diferentes risers PCI-E a USB 3.0 y para mejorar la compatibilidad, el paquete generalmente contiene algún tipo de adaptador de alimentación que generalmente convierte cualquier conector que esté en el PCB a SATA Power.

La mayoría de las fuentes de poder modernas tienen muchos conectores de alimentación SATA y no tantos conectores Molex u otros conectores de alimentación. Continuar con los extensores con conector de alimentación Molex de 4 pines estándar es probablemente la mejor opción, incluso si tienes que usar el adaptador de alimentación Molex suministrado a SATA.

Solo debes asegurarte de no conectar más de dos extensores a una sola línea de alimentación que vaya a la fuente de poder, ya que aunque esto no sea un problema para la energía Molex o SATA, se han visto muchos casos en los que se convierte en un problema para el conector de alimentación modular del lado de la fuente de poder, dando como resultado un conector plástico fundido, una floja conexión y problemas derivados.


Detalles del Cable Adaptador Riser VER006 PCI-EXPRESS 1x a 16x

  • Los kits de cables adaptadores para GPU de la versión 006 son la solución perfecta para la instalación de plataformas mineras de Ethereum (o cualquier otra plataforma rig para minería con GPU), ya sean pequeñas plataformas al aire libre o equipos mineros de gran tamaño
  • 3 capacitores sólidos de alta calidad ofrecen una entrega de potencia confiable y segura. Contactos chapados en oro para una conectividad impecable y una larga vida útil
  • Cable extensor USB 3.0 de 60 cm que permite flexibilidad en la colocación de tus dispositivos PCI-Express
  • Con cable de alimentación SATA a MOLEX de 15 pines macho. El cable de alimentación de 4 pines con conexión directa a la fuente de poder, reduce la carga de energía en la placa base y garantiza la máxima compatibilidad con la fuente de poder

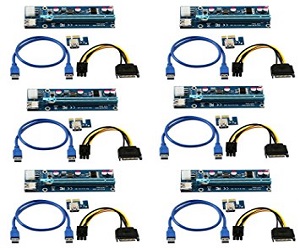

Riser VER006 PCI-EXPRESS x16 a x1

Cable Riser VER006 PCI-EXPRESS x16 a x1

VER PRECIO EN AMAZON



Detalles del Cable Adaptador Riser VER007 PCI-EXPRESS 1x a 16x

  • Última versión: 3 capacitores sólidos de alta calidad para una mejor entrega de potencia confiable y segura
  • Conexión directa de alimentación SATA: la conexión a la fuente de poder reduce la carga de alimentación de la placa base y garantiza la máxima compatibilidad con la fuente de poder
  • Cable extensor de 60 cm USB 3.0 que permite flexibilidad en la colocación de las tarjetas gráficas y dispositivos PCI-Express
  • Contactos chapados en oro para una mejor conectividad y larga vida útil; con clip lateral para sujetar otras tarjetas gráficas
  • No se necesita controlador
  • Compatible con ranuras PCI-E 1x, 4x, 8x, 16x de la placa base, dedicada a la minería de criptomonedas

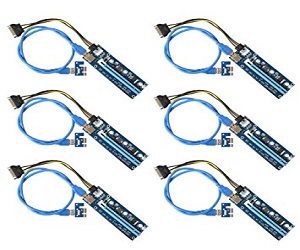

Riser VER007 PCI-EXPRESS x16 a x1

Cable Riser VER007 PCI-EXPRESS x16 a x1

VER PRECIO EN AMAZON



Detalles del Cable Adaptador Riser VER008S PCI-Express 1x a 16x

  • Velocidad de transferencia de datos de 1000 MB/s
  • Fuente de poder gráfica con 4 capacitores de estado sólido
  • Transferencia con interfaces de 4 pines, 6 pines, SATA grande de 15 pines
  • La ranura de la tarjeta gráfica está en la dirección correcta para facilitar el cableado del chasis 2U
  • El conector PCI-Express utiliza un cable blindado multicapa
  • El cable más largo se puede conectar a 3M sin atenuación de señal
  • El cable USB es suave y estable, fácil de seguir; las GPUs se pueden colocar a voluntad

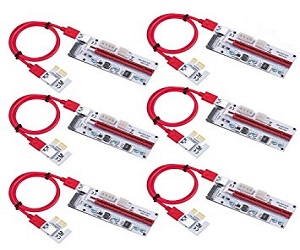

Riser VER008S PCI-Express x16 a x1

Cable Riser VER008S PCI-Express x16 a x1

VER PRECIO EN AMAZON



Detalles del Cable Adaptador Riser VER009S PCI-EXPRESS 1x a 16x

  • Kits extensores de potencia dual: la solución más novedosa y de primera línea para la instalación de plataformas mineras Ethereum (o de cualquier otra altcoin para minar con GPU), ya sean pequeñas plataformas al aire libre o grandes equipos mineros.
  • Cable extensor de 60 cm USB 3.0 que permite flexibilidad en la colocación de las tarjetas gráficas PCI-Express.
  • Capacitores de alta precisión: los cables adaptadores para GPU adoptan los capacitores más avanzados en el mercado que ofrecen una mayor precisión y un mayor rendimiento, lo que hace que el suministro de gráficos sea mucho más estable y seguro, protege doblemente la GPU y asegura tu inversión.
  • Interfaz de múltiples: extensor USB mejorado con interfaz de 4 pines + SATA + 6 pines de interfaz gráfica, cada interfaz puede conectarse directamente a la fuente de poder que reduce la carga sobre la placa principal en el acceso multi-tarjeta y asegura la máxima compatibilidad con la fuente de poder.
  • Dos indicadores LED de encendido: la luz LED de encendido proporciona una operación más segura, con el indicador, puedes saber si la fuente de poder funciona o no.
  • El contacto dorado genera una conectividad impecable y una larga vida útil.
  • Instalación fácil: Plug and play, no es necesario instalar ningún controlador.
  • La tarjeta gráfica PCI-Express se puede insertar en cualquier ranura PCI-E: 1x, 4x, 8x o 16x.

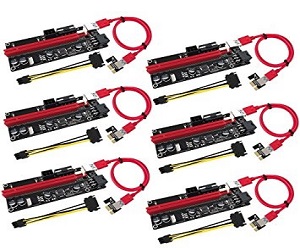

Riser VER009S PCI-Express x16 a x1

Cable Riser VER009S PCI-Express x16 a x1

VER PRECIO EN AMAZON
